ABS塑料

ABS樹脂是五大合成樹脂之一，其抗沖擊性、耐熱性、耐低溫性、耐化學(xué)藥品性及電氣性能優(yōu)良，還具有易加工、制品尺寸穩(wěn)定、表面光澤性好等特點(diǎn)，容易涂裝、著色，還可以進(jìn)行表面噴鍍金屬、電鍍、焊接、熱壓和粘接等二次加工，廣泛應(yīng)用于機(jī)械、汽車、電子電器、儀器儀表、紡織和建筑等工業(yè)領(lǐng)域，是一種用途極廣的熱塑性工程塑料。丙烯腈-丁二烯-苯乙烯共聚物是由丙烯腈，丁二烯和苯乙烯組成的三元共聚物。英文名為acrylonitrile–butadiene–styrene copolymer,簡(jiǎn)稱ABS。ABS通常為淺黃色或乳白色的粒料非結(jié)晶性樹脂。ABS為使用最廣泛非通用塑料之一。

化學(xué)名稱 丙烯腈-丁二烯-苯乙烯塑料

英文名稱 Acrylonitrile Butadiene Styrene plastic

英文名稱 Alkyl Benzo sulfonate

概述

塑料ABS樹脂是目前產(chǎn)量最大，應(yīng)用最廣泛的聚合物，它將PB，PAN，PS的各種性能有機(jī)地統(tǒng)一起來(lái)，兼具韌，硬，剛相均衡的優(yōu)良力學(xué)性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。

ABS樹脂物主鏈的接枝共聚物；或以橡膠彈性體和堅(jiān)硬的AS樹脂混合物。這樣，不同的結(jié)構(gòu)就顯示不同的性能，彈性體顯示出橡膠的韌性，堅(jiān)硬的AS樹脂顯示出剛性，可得到高沖擊型，中沖擊型，通用沖擊型和特殊沖擊型等幾個(gè)品種。具體講，隨橡膠成分B的含量（一般為5%~30%）增加，樹脂的彈性和抗沖擊性就會(huì)增加；但抗拉強(qiáng)度，流動(dòng)性，耐候性等則下降。樹脂組分AS的含量（一般為70%~95%）含量增大，則可提高表面光澤，機(jī)械強(qiáng)度、耐候性、耐熱性、耐腐蝕性、電性能，加工性能等。而沖擊強(qiáng)度等則要下降。樹脂組分中A與B的比例分別為30%~35%/80%~65%.

一種磺酸鹽類陰離子表面活性劑。大多數(shù)日用洗衣粉的主要成分。

ABS特性

ABS樹脂是五大合成樹脂之一，其抗沖擊性、耐熱性、耐低溫性、耐化學(xué)藥品性及電氣性能優(yōu)良，還具有易加工、制品尺寸穩(wěn)定、表面光澤性好等特點(diǎn)，容易涂裝、著色，還可以進(jìn)行表面噴鍍金屬、電鍍、焊接、熱壓和粘接等二次加工，廣泛應(yīng)用于機(jī)械、汽車、電子電器、儀器儀表、紡織和建筑等工業(yè)領(lǐng)域，是一種用途極廣的熱塑性工程塑料。ABS外觀為不透明呈象牙色粒料，其制品可著成五顏六色，并具有高光澤度。ABS相對(duì)密度為1.05G/CM3左右，吸水率低。ABS同其他材料的結(jié)合性好，易于表面印刷、涂層和鍍層處理。ABS的氧指數(shù)為18～20，屬易燃聚合物，火焰呈黃色，有黑煙，并發(fā)出特殊的臭味。

性能檢測(cè)

塑料性能檢測(cè)技術(shù)服務(wù)遍布化工行業(yè)，從原材料鑒定、化工產(chǎn)品配方分析，到產(chǎn)品生產(chǎn)中的工業(yè)問(wèn)題診斷、產(chǎn)品應(yīng)用環(huán)節(jié)的失效分析、產(chǎn)品可靠性測(cè)試，都可以提供最專業(yè)的分析技術(shù)服務(wù)。ABS樹脂集合了三者單體的優(yōu)良性質(zhì)，即：苯乙烯的光澤、電性能、成型性；丙烯腈的耐熱性、剛性、耐油性；丁二烯的耐沖擊性。

塑料ABS的性能檢測(cè)因注意：

1.一般性能 ：

ABS的外觀為不透明呈象牙色的粒料，無(wú)毒、無(wú)味、吸水率低其制品可著成各種顏色，并具有90%的高光澤度。ABS同其它材料的結(jié)合性好，易于表面印刷、涂層和鍍層處理。ABS的氧指數(shù)為18.2，屬易燃聚合物，火焰呈黃色，有黑煙，燒焦但不滴落，并發(fā)出特殊的肉桂味。

ABS是一種綜合性能十分良好的樹脂，在比較寬廣的溫度范圍內(nèi)具有較高的沖擊強(qiáng)度和表面硬度，熱變形溫度比PA、PVC高，尺寸穩(wěn)定性好。

ABS熔體的流動(dòng)性比PVC和PC好，但比PE、PA及PS差，與POM和HIPS類似。ABS的流動(dòng)特性屬非牛頓流體，其熔體粘度與加工溫度和剪切速率都有關(guān)系，但對(duì)剪切速率更為敏感。

2.力學(xué)性能

ABS有優(yōu)良的力學(xué)性能，其沖擊強(qiáng)度極好，可以在極低的溫度下使用。即使ABS制品被破壞，也只能是拉伸破壞而不會(huì)是沖擊破壞。ABS的耐磨性能優(yōu)良，尺寸穩(wěn)定性好，又具有耐油性，可用于中等載荷和轉(zhuǎn)速下的軸承。ABS的蠕變性比PSF及PC大，但比PA和POM小。ABS的彎曲強(qiáng)度和壓縮強(qiáng)度屬塑料中較差的。ABS的力學(xué)性能受溫度的影響較大。

3.熱學(xué)性能

ABS屬于無(wú)定形聚合物，無(wú)明顯熔點(diǎn)；熔體粘度較高，流動(dòng)性差，耐候性較差，紫外線可使變色；熱變形溫度為70—107℃（85左右），制品經(jīng)退火處理后還可提高10℃左右。對(duì)溫度，剪切速率都比較敏感；ABS在－40℃時(shí)仍能表現(xiàn)出一定的韌性，可在 -40℃到85℃的溫度范圍內(nèi)長(zhǎng)期使用。

4.電學(xué)性能

ABS的電絕緣性較好，并且?guī)缀醪皇軠囟?、濕度和頻率的影響，可在大多數(shù)環(huán)境下使用。

5.環(huán)境性能

ABS不受水、無(wú)機(jī)鹽、堿醇類和烴類溶劑及多種酸的影響，但可溶于酮類、醛類及氯代烴，受冰乙酸、植物油等侵蝕會(huì)產(chǎn)生應(yīng)力開裂。

性能測(cè)試是通過(guò)自動(dòng)化的測(cè)試工具模擬多種正常、峰值以及異常負(fù)載條件來(lái)對(duì)系統(tǒng)的各項(xiàng)性能指標(biāo)進(jìn)行測(cè)試

生產(chǎn)原料主要原料

1.1，3-丁二烯

2.苯乙烯

3.丙烯腈

生產(chǎn)方法

ABS生產(chǎn)方法分為摻混法和接枝法。現(xiàn)在世界主要生產(chǎn)商大多采用先接枝再摻混的方法，此法又分為乳液接枝—乳液SAN摻混法，乳液接枝—懸浮SAN摻混法，乳液接枝—本體SAN摻混法。新興的本體接枝法無(wú)論從生產(chǎn)成本和對(duì)環(huán)境的影響都有很大優(yōu)勢(shì)，是今后研究的重點(diǎn)。

分類

ABS根據(jù)沖擊強(qiáng)度可分為：超高抗沖型、高抗沖擊型、中抗沖型等品種；

ABS根據(jù)成型加工工藝的差異，又可分為：注射、擠出、壓延、真空、吹塑等品種；

ABS依據(jù)用途和性能的特點(diǎn)，還可分為：通用級(jí)、耐熱級(jí)、電鍍級(jí)、阻燃級(jí)、透明級(jí)、抗靜電、擠出板材級(jí)、管材級(jí)等品種。

用途

ABS樹脂的最大應(yīng)用領(lǐng)域是汽車、電子電器和建材。汽車領(lǐng)域的使用包括汽車儀表板、車身外板、內(nèi)裝飾板、方向盤、隔音板、門鎖、保險(xiǎn)杠、通風(fēng)管等很多部件。在電器方面則廣泛應(yīng)用于電冰箱、電視機(jī)、洗衣機(jī)、空調(diào)器、計(jì)算機(jī)、復(fù)印機(jī)等電子電器中。建材方面，ABS管材、ABS衛(wèi)生潔具、ABS裝飾板廣泛應(yīng)用于建材工業(yè)。此外ABS還廣泛的應(yīng)用于包裝、家具、體育和娛樂(lè)用品、機(jī)械和儀表工業(yè)中。

ABS樹脂廣泛應(yīng)用于汽車工業(yè).電器儀表工業(yè)和機(jī)械工業(yè)中,常作齒輪,汽車配件,擋泥板,扶手,冰箱內(nèi)襯,葉片,軸承,把手,管道,接頭,儀表殼,儀表板,盆安全帽等:在家用電器和家用電子設(shè)備的應(yīng)用前景更廣闊,如電視機(jī),收錄機(jī),冰箱,冷柜,洗衣機(jī),空調(diào)機(jī),吸塵器和各種小家點(diǎn)器材:日用品有鞋,包,各種旅游箱,辦公設(shè)備,玩具及各種容器等,低發(fā)泡的ABS能代替木材,適合作建材,家具和家庭用品.

由于ABS具有綜合的良好性能以及良好的成型加工性，所以在廣泛的應(yīng)用領(lǐng)域中都有它的足跡，扼要先容下如：

1、汽車產(chǎn)業(yè)

汽車產(chǎn)業(yè)中有眾多零件是用ABS或ABS合金制造的，如上海的桑塔納轎車，每輛車用ABS11kg,位列汽車中所用塑料第三。在其它車輛中，ABS的使用量也頗驚人。2000年我國(guó)就汽車用ABS的量就達(dá)到3.5萬(wàn)噸。轎車中主要零部件使用ABS的如儀表板用PC/ABS作骨架，表面再?gòu)?fù)以PVC/ABS制成的薄膜。此外，車內(nèi)裝飾件大量使用了ABS，如手套箱、雜物箱總成是用耐熱ABS制成，門檻上下飾件、水箱面罩用ABS制成，另外還有很多零件采用ABS為原料。

2、辦公室機(jī)器

由于ABS有高的光澤和易成型性，辦公室設(shè)備機(jī)器需要有漂亮的外觀，有良好的手感，如電話機(jī)外殼、存儲(chǔ)器外殼以及計(jì)算機(jī)、傳真機(jī)、復(fù)印機(jī)中都大量使用了ABS制作的零件。

3、家用電器

由于ABS有高的光澤和易成型性，所以在家電和小家電中更有著廣泛的市場(chǎng)，如家用傳真機(jī)、音響、VCD中也大量選用ABS為原料，吸塵器中也使用了很多ABS制作的零件，廚房用具也大量使用了ABS制作的零件。

塑料ABS的主體是丙烯腈、丁二烯和苯乙烯的共混物或三元共聚物，是一種堅(jiān)韌而有剛性的熱塑性塑料。苯乙烯使ABS有良好的模塑性、光澤和剛性；丙烯腈使ABS有良好的耐熱、耐化學(xué)腐蝕性和表面硬度；丁二烯使ABS有良好的抗沖擊強(qiáng)度和低溫回彈性。三種組分的比例不同，其性能也隨之變化。

1、性能特點(diǎn)

ABS在一定溫度范圍內(nèi)具有良好的抗沖擊強(qiáng)度和表面硬度，有較好的尺寸穩(wěn)定性、一定的耐化學(xué)藥品性和良好的電氣絕緣性。它不透明，一般呈淺象牙色，能通過(guò)著色而制成具有高度光澤的其它任何色澤制品，電鍍級(jí)的外表可進(jìn)行電鍍、真空鍍膜等裝飾。通用級(jí)ABS不透水、燃燒緩慢，燃燒時(shí)軟化，火焰呈黃色、有黑煙，最后燒焦、有特殊氣味，但無(wú)熔融滴落，可用注射、擠塑和真空等成型方法進(jìn)行加工。

2、級(jí)別與用途

塑料ABS按用途不同可分為通用級(jí)(包括各種抗沖級(jí))、阻燃級(jí)、耐熱級(jí)、電鍍級(jí)、透明級(jí)、結(jié)構(gòu)發(fā)泡級(jí)和改性ABS等。通用級(jí)用于制造齒輪、軸承、把手、機(jī)器外殼和部件、各種儀表、計(jì)算機(jī)、收錄機(jī)、電視機(jī)、電話等外殼和玩具等；阻燃級(jí)用于制造電子部件，如計(jì)算機(jī)終端、機(jī)器外殼和各種家用電器產(chǎn)品；結(jié)構(gòu)發(fā)泡級(jí)用于制造電子裝置的罩殼等；耐熱級(jí)用于制造動(dòng)力裝置中自動(dòng)化儀表和電動(dòng)機(jī)外殼等；電鍍級(jí)用于制造汽車部件、各種旋鈕、銘牌、裝飾品和日用品；透明級(jí)用于制造度盤、冰箱內(nèi)食品盤等。

塑料ABS在汽車內(nèi)飾的要求條件：汽車內(nèi)飾追求的重要目標(biāo)包括美觀、低氣味、機(jī)械性能、耐熱、耐候等。亞太國(guó)際ABS汽車材料能夠滿足各種內(nèi)飾部件的使用要求，材料具備以下條件：

1.良好的流動(dòng)性

2.優(yōu)異的抗沖擊性

3.易加工成型

4. 易著色、噴涂

5.低氣味

6.良好的耐腐蝕性

7.亞光效果

制配方法

ABS的生產(chǎn)方法很多，可分為摻合法，接枝法，聯(lián)用法個(gè)接枝-摻合法四大類，約十一種制備工藝。如今大多采用的是乳液法，當(dāng)前最有廣闊前途的是乳液接枝法。ABS通過(guò)改變?nèi)N單體的比例和采用不同聚合方法，可制得各種規(guī)格產(chǎn)品，其結(jié)構(gòu)有以彈性為主鏈的接枝共聚物和以樹脂為主鏈的接枝共聚物，一般三種單體的比例范圍大致為丙烯腈25%~35%，丁二烯25%~30%和苯乙烯40%~50%。

由于PC/ABS是兩種聚合物的共混，又以PC為主，在加工制品時(shí)，有時(shí)還會(huì)發(fā)現(xiàn)在澆口處出現(xiàn)斑紋現(xiàn)象，通常是由于高速注射時(shí)，熔料擴(kuò)張進(jìn)入模腔造成。熔體破裂所致。從成型工藝方面入手，可以采取提高物料溫度，提高噴嘴溫度，減慢注射速度等措施來(lái)減少PC/ABS制品斑紋的出現(xiàn)，也可以提高模具溫度，增設(shè)增濫槽，增加澆口尺寸，修改澆口形狀等來(lái)解決。例如對(duì)大型薄壁制件采用扇形澆口，也可以采用耳形澆口，在澆口出口處增設(shè)一個(gè)耳槽，使?jié)部诟浇膰娚?，料流沖擊斑痕，以及殘余應(yīng)力都集中在耳槽，而不影響PC/ABS制件質(zhì)量。同時(shí)，由于多個(gè)澆口注塑或者分流道多時(shí)，也會(huì)出現(xiàn)熔接線。

加工流程

成型工藝

塑料ABS也可以說(shuō)是聚苯乙烯的改性，比HIPS有較高的抗沖擊強(qiáng)度和更好的機(jī)械強(qiáng)度，具有良好的加工性能，可以使用注塑機(jī)、擠出機(jī)等塑料成型設(shè)備進(jìn)行注塑、擠塑、吹塑、壓延、層合、發(fā)泡、熱成型，還可以焊接、涂覆、電鍍和機(jī)械加工。ABS的吸水性比較高，加工前需進(jìn)行干燥處理，干燥溫度為70~85℃，干燥時(shí)間為2~6h；ABS制品在加工中容易產(chǎn)生內(nèi)應(yīng)力，如應(yīng)力太大，致使產(chǎn)品開裂，應(yīng)進(jìn)行退火處理，把制件放于70~80℃的熱風(fēng)循環(huán)干燥箱內(nèi)2~4h，再冷卻至室溫即可。

擠出工藝

擠出。塑料ABS生產(chǎn)管材、板材、片材、及型材等制品，管材可用于各種水管、氣管、潤(rùn)滑油及燃料油的輸送管；板材、片材可用于地板、家具、池槽、過(guò)濾器、墻壁隔層及熱成型或真空成型。擠出機(jī)的螺桿長(zhǎng)徑比通常比較高，L/D為18~22之間，壓縮比為（2.5~3.0）：1，宜用漸變型帶魚雷頭螺桿，料筒溫度分別為：料斗部150~160℃，料筒前部180~190℃，模頭溫度185~195℃，模具溫度180~200℃，其次吹塑成型溫度可控制在140~180℃之間。

注塑工藝

ABS樹脂是在聚苯乙烯樹脂改性的基礎(chǔ)上發(fā)展起來(lái)的三元共聚物。其中A代表丙烯睛、B代表丁二烯、S代表苯乙烯。ABS樹脂具有三種組份的綜合性能、A可以提高耐油性、耐化學(xué)腐蝕性，從而具有一定的表面硬度；B使ABS呈現(xiàn)橡膠態(tài)的韌性，提高了沖擊韌性；S使ABS塑料呈現(xiàn)出較好的流動(dòng)性，使之具有熱塑性塑料成型加工的良好性能。

ABS塑料在我國(guó)主要用于制造儀器儀表、家用電器、電話機(jī)、電視機(jī)等的外殼及電鍍用的ABS塑料，使其賦予金屬光澤，ABS用于代替金屬。我廠生產(chǎn)的各類型號(hào)電冰箱的內(nèi)膽及各種塑料制品中，ABS注塑制品占電冰箱塑料制品總數(shù)的88%以上

工藝性

ABS屬于無(wú)定形聚合物，無(wú)明顯熔點(diǎn)。由于其牌號(hào)品級(jí)繁多，在注塑過(guò)程中應(yīng)按品級(jí)的不同制訂合適的工藝參數(shù)，一般在160X：以上，270C以下即可成型。因?yàn)闇囟冗^(guò)高，有破壞ABS中橡膠相的傾向，而且在ZTOC以上開始出現(xiàn)分解。在成型過(guò)程中、ABS熱穩(wěn)定性較好，可供選擇的范圍較大，不易出現(xiàn)降解或分解。而且ABS的熔體粘度適中，其流動(dòng)性比聚氯乙烯、聚碳酸酯等要好，而且熔體的冷卻固化速度比較快，一般在5～15S內(nèi)即可冷固。ABS的流動(dòng)性與注射溫度和注射壓力都有關(guān)系，其中注射壓力稍敏感些。為此，在成型過(guò)程中可從注射壓力人手，以降低其熔體粘度，提髙充模性能。ABS因組分的不同，吸水及粘附水的性能各異，其表面粘附水及吸水率在0.2～0.5%有時(shí)可達(dá)0.3～0.8%之間，為了得到較為理想的制品，在成型前作干燥處理，使含水量降至0,1%以下。否則制件表面將會(huì)出現(xiàn)氣泡、銀絲等疵病。

注塑設(shè)備

選用螺桿式注塑機(jī)，使塑料在機(jī)筒內(nèi)經(jīng)過(guò)電熱圈加熱及機(jī)筒螺桿旋轉(zhuǎn)摩擦增熱進(jìn)行預(yù)塑熔融注射入型腔內(nèi)，經(jīng)冷卻開模頂出而得產(chǎn)品。塑化效果好，成型溫度可略低于其它類型設(shè)備（如柱塞式）。避免了高溫對(duì)橡膠相的傷害。應(yīng)注意：1)每次注射量應(yīng)取設(shè)備最大注射量的50～75%;2)螺桿選用單頭、等距、漸變、全螺紋、帶止回環(huán)的螺桿。螺桿的長(zhǎng)徑比L/D為20:1，壓縮比為2或2.5:1,3)噴嘴可選用敝開式通用噴嘴或延伸式噴嘴（其延伸長(zhǎng)度不超過(guò)150min)，避免采用自鎖式噴嘴，以降低注射流程或引起物料變色。另外，在噴嘴上還應(yīng)設(shè)有加熱控溫裝置。

制品與模具設(shè)計(jì)

1. 制品的壁厚：制品的壁厚與熔體的流動(dòng)長(zhǎng)度、生產(chǎn)效率、使用要求等都有關(guān)系。ABS熔體的最大流動(dòng)長(zhǎng)度與制品壁厚之比約為190:1，這個(gè)數(shù)值又會(huì)因品級(jí)的不同而異，因此，ABS制品的壁厚不宜太薄，對(duì)于需要作電鍍處理的制品，壁厚更要略厚些，以增加鍍層與制品表面的粘附力。為此制品的壁厚在1.5～4.5mm之間選取為宜。

在考慮制品的壁厚時(shí)，還應(yīng)注意壁厚的均勻性，不要相差太大，對(duì)于需作電鍍處理的制品其表面應(yīng)平整無(wú)凹凸，因?yàn)檫@些部位由于靜電作用易粘附塵埃難以去除，造成鍍層的堅(jiān)牢性變差。另外，還應(yīng)避免尖角的存在，以防應(yīng)力集中，故而要求轉(zhuǎn)角、厚薄連接處等部位采用圓弧進(jìn)行過(guò)渡為宜。 _

2. 脫模斜度：制品的脫模斜度與其收縮率有直接關(guān)系，由于品級(jí)的不同，制品形狀的不同以及成型條件的不同，成型收縮率有一定的差異，一般在0.3～0.6%，有時(shí)可達(dá)0.4～0.8%，故其制品成型尺寸精度較高。對(duì)于ABS制品的脫模斜度考慮為：模芯部分沿脫模方向?yàn)?1°，模腔部分沿脫模方向取4(/一1°20'。對(duì)于形狀較復(fù)雜或帶有字母、花紋的制品，其脫模斜度應(yīng)適當(dāng)增加。

3. 頂出要求：由于制品表觀的光潔度對(duì)電鍍性能有較大的影響，表觀上任何微小的傷痕存在都會(huì)在電鍍后明顯地顯露出來(lái)，因此除了要求模腔上不允許有任何傷痕存在外，還要求頂出的有效面積要大，采用多根頂桿在頂出過(guò)程中的同步性要好，頂出力要均勻。

4. 排氣：為了防止在充模的過(guò)程中出現(xiàn)排氣不良，使熔料灼傷，接縫線明顯等問(wèn)題的出現(xiàn)，要求開設(shè)深度不大于0.04mm的排氣孔或排氣槽，以利熔料吋產(chǎn)生的氣體排出。

5. 流道與澆口：為了使ABS熔體能盡快充滿模腔的各個(gè)部分，要求流道的直徑不小于5mm,澆口的厚度為制品厚度的30%以上，平直部分（指將要進(jìn)入型腔的部分）的長(zhǎng)度約為1mm左右。澆口的位置應(yīng)根據(jù)制品的要求和料流方向而定，對(duì)于需作電鍍處理的制品，—般不允許饒口存在于鍍層附著面。

原料準(zhǔn)備

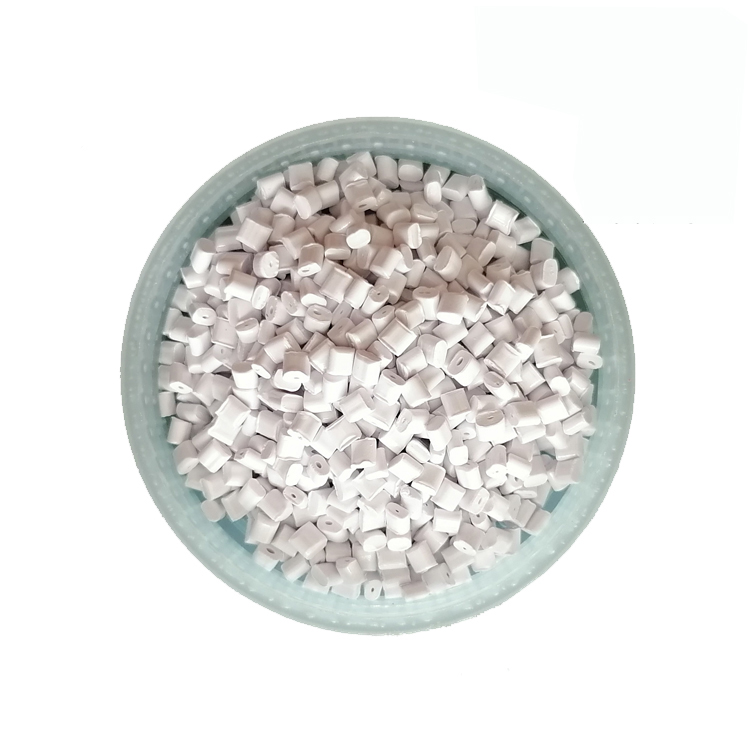

注塑用的ABS樹脂除特殊品級(jí)或作著色處理的樹脂外，大部分為淺象牙色或瓷白色不透明的顆粒。樹脂吸水性不很高，如在加工允許值0.1～0_2%以下時(shí)，對(duì)于包裝嚴(yán)密、貯存得當(dāng)而且制品要求不太高的情況下，可不經(jīng)干燥處理即可進(jìn)行成型加工。但若顆粒中水分含量過(guò)規(guī)定值時(shí)，則必須先經(jīng)干燥處理方可成型，對(duì)于特殊品級(jí)的顆?；蛑破酚休^高要求（如電鍍品）時(shí)，在成型加工前也必須進(jìn)行干燥處理。

成型工藝規(guī)范

1. 注射溫度：包括料筒溫度（又可分為后、中、前三段），噴嘴溫度和模具溫度。ABS熔體粘度受溫度的影響雖不及注射壓力明顯，但溫度高的條件下對(duì)于薄壁制品的模具是有利的。ABS的分解溫度，理論上髙達(dá)270t：以上，但在實(shí)際注塑過(guò)程中，由于受時(shí)間及其它工藝條件的影響，樹脂往往在2501左右就開始變色，同時(shí)ABS中所含的橡膠相也不適應(yīng)過(guò)高的溫度，否則將會(huì)影響制品性能。ABS的成型溫度除耐熱級(jí)、電鍍級(jí)等品級(jí)的樹脂要求溫度稍高些（在210—2501)以改箸其熔體充模困難或有利于電鍍性能之外，對(duì)于通用級(jí)、阻燃級(jí)、抗沖級(jí)等ABS樹脂都希溫度取低些，以防發(fā)生分解或?qū)ζ湮锢頇C(jī)械性能不利。塞式注射機(jī)比螺桿式注射機(jī)所選擇的溫度要稍高些，對(duì)于一般的制品，柱塞式選擇溫度范圍在180～2301之間，而螺桿式注塑機(jī)在160～220X：即可成型。在成型過(guò)程中，一般料筒溫度（后部150～1701C、中部170～180"€：,前部180～210C)。噴嘴溫度一般取170～180C，特別注意的是均化段和噴嘴溫度的任何變化，都會(huì)反映到制品上，引起溢料、銀絲、變色、光澤不佳、熔接痕明顯等疵病。

2.模具溫度：模具溫度對(duì)ABS制品表面粗糙度、減少制品內(nèi)應(yīng)力有著重要的作用。模溫高，熔體充模容易，制品的表觀好，內(nèi)應(yīng)力小，同時(shí)對(duì)制品的可電鍍性也有改善或提髙，但也存在著制品成型收縮率大，成型周期長(zhǎng)，易脫模后變型等問(wèn)題。對(duì)于一般要求的制品，模溫可控制在40～50X：;對(duì)于表觀和性能要求都比較高的制品，模溫可控制在60～70C。而且模溫要均勻，要求模腔與模芯之間的溫度差應(yīng)不超過(guò)10對(duì)于深孔制品或形狀較為復(fù)雜的制品，要求模腔溫度比模芯溫度略高一些，以利制品的順利脫模。

3. 注射壓力：與聚乙烯、聚苯乙烯、尼龍等塑料相比ABS的流動(dòng)性稍差，故所需的注射壓力較大。但是過(guò)大的注射壓力容易造成制品脫模困難或脫模損傷，還可能給制品帶來(lái)較大的內(nèi)應(yīng)力。ABS的注射壓力除了與制品的壁厚、設(shè)備類型等有關(guān)外，還與樹脂的品級(jí)有關(guān)。對(duì)于薄壁、長(zhǎng)流程、小澆口的制品要求的注射壓力要高，高達(dá)130～150MPa,而厚壁大澆口制品· 15·#70—lOOMPa就可以了。在實(shí)際生產(chǎn)過(guò)程中，螺桿式注射機(jī)常選用的注射壓力在lOOMPa以下，（我們采用50～70MPa)，而柱塞式注射機(jī)一般在lOOMPa以上。保壓壓力不宜過(guò)高，使用螺桿式注射機(jī)一般采用30～50MPa，而柱塞式則需60～70MPa以上即可。若保壓壓力過(guò)高，會(huì)使制品內(nèi)應(yīng)力增大。

4. 注射速度。注射速度對(duì)ABS培體流動(dòng)性的改變有一定的作用，若注射速度慢，制品表觀會(huì)出現(xiàn)波紋，熔接不良等現(xiàn)象；若注射速度快，可使充模迅速，但易出現(xiàn)排氣不良，表觀粗糙度不佳等情況，同時(shí)還會(huì)使制品的拉伸強(qiáng)度和伸長(zhǎng)率下降，使鍍層貼緊力也因注射速度過(guò)快而降低。為此，在生產(chǎn)過(guò)程中，除了充模有困難必需用較高的注射速度外，一般都選用中、低連度為宜。
